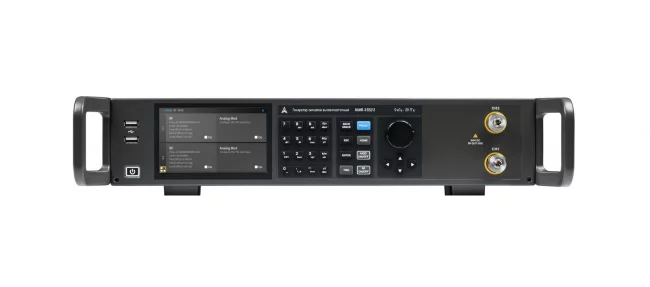

Фазокогерентные СВЧ-генераторы АКИП-3222: надёжность, чистота сигнала и синхронность

Представляем новую серию многоканальных фазокогерентных СВЧ-генераторов - АКИП-3222. В серии доступны как двухканальные (АКИП-3222), так и четырёхканальные (АКИП-3222А) модели. Базовый диапазон частот - от 9 кГц до 13,6 ГГц, а с опцией F85 - до 20 ГГц. Выходной уровень регулируется в широких пределах: от -110 дБм до +25 дБм, что покрывает большинство задач - от чувствительных измерений до испытаний усилителей.

Основные преимущества:

Главное - стабильная фазокогерентность между каналами.

В отличие от «склеенных» из нескольких одноканальных приборов решений, здесь вся синхронизация реализована аппаратно внутри одного корпуса. Это уменьшает джиттер, рассогласование фаз и проблемы с запуском сценариев при длительных измерениях.

Фазовый дрейф между каналами не превышает ±1,5° за 10 часов (при стабильной температуре ±2°C).

Поддерживается точное управление относительной фазой, амплитудой и задержкой по каждому каналу.

Встроенная функция «запоминания фазы» позволяет мгновенно восстанавливать фазовое состояние после смены частоты — критически важно при частотных развертках и адаптивных измерениях.

Качество сигнала на уровне высоких требований

Фазовый шум: ≤ -136 дБн/Гц при несущей 1 ГГц и отстройке 10 кГц - один из лучших показателей в классе.

Отличное подавление гармоник и побочных составляющих - сигнал «чистый», без артефактов.

Генератор АКИП-3222 является подходящим решением для задач, где важна спектральная чистота:

- замена гетеродина,

- тестирование высоколинейных трактов,

- моделирование помех,

- калибровка фазированных антенных решёток.

Гибкость модуляции и сканирования

В базовой комплектации - аналоговая модуляция (ЧМ/ФМ). Опционально доступны:

импульсная модуляция,

генератор импульсов и программируемых последовательностей.

Можно комбинировать типы модуляции — например, импульс + ЧМ.

Два режима частотной развертки:

Step sweep (пошаговая),

List sweep (по списку).

Поддерживаются линейные и логарифмические законы, формы сигнала - пилообразная и треугольная. Максимум - 65 535 точек на развертку, что хватит даже для самых требовательных сценариев автоматизированного тестирования.

Надёжность и интеграция

В качестве опорного генератора используется термостабилизированный кварц (OCXO) с точностью ±1×10⁻⁷ - без внешней синхронизации прибор стабильно работает в полевых и лабораторных условиях.

Для дистанционного управления предусмотрены USB, LAN, а по опции - GPIB. Полная поддержка SCPI-команд упрощает встраивание в автоматизированные измерительные комплексы, в том числе на базе LabVIEW, Python, MATLAB и т.п.

Применение

Генераторы сигналов АКИП это - специализированное решение для:

многоканального тестирования радиоэлектронных систем,

разработки и верификации РЛС и средств связи,

спутниковых и наземных станций,

исследований в области когерентной обработки сигналов.
