Линейка частотомеров АКИП Ч3-85/х и АКИП-5102, АКИП-5103 пополнились сразу 4 новыми сериями АКИП-5104/ АКИП-5105/ АКИП-5106/ АКИП-5107.
Интересной особенностью данного глобального расширения линейки является «реинкарнация» модели Ч3-85/3, которая долгое время была лидером продаж в группе СИ «Частотомеры», и за которой длительный период после прекращения продаж тянулся шлейф неудовлетворенного спроса заказчиков. Данная модель в анонсируемой серии появится в конструктивном исполнении как АКИП-5104/1.
Частотомеры новых серий АКИП-5104…-5107, представляют собой современные универсальные высокочастотные частотомеры и профессиональные анализаторы частоты, которые одновременно являются функционально насыщенными и в тоже время, простыми и удобными в управлении.
При небольших массогабаритных параметрах частотомеры имеют в зависимости от серии до трех измерительных входов: с диапазоном частот Кан1/ Кан2 от 100 МГц до 500 МГц (в зависимости от серии), дополнительный канал 3 с максимальной частотой 9 ГГц… 20 ГГц (см. таблицы ниже).
Низкочастотные входы имеют переключаемое входное сопротивление 1 МОм и 50 Ом. Для улучшения достоверности измерения низкочастотных сигналов может включаться фильтр нижних частот с частотой среза 100 кГц. С целью расширения динамического диапазона входных напряжений на низкочастотном входе (Кан1 / Кан2 на 50 Ом) встроен аттенюатор на 20 дБ. Наличие в частотомере, как минимум двух низкочастотных входов, позволяет производить измерение значений временных интервалов и других параметров сравниваемых сигналов.
Третий вход (Кан 3) имеет сопротивление 50 Ом и предназначен для измерения частоты ВЧ и СВЧ сигналов. Для автоматизации измерений частотомеры оснащены интерфейсами USB/ RS232 с возможностью добавления опционального интерфейса GPIB. Помимо стандартных функций частотно-временных измерений (АКИП-5106), другие модели обеспечивают следующие типы автоматических измерений: временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов и скважности импульсов, подсчет количества импульсов. Частотомер позволяет применять к результату измерений частоты режимы статистической обработки и математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение (СКО), относительное изменение частоты по отношению к заданному опорному значению, а также измерять девиацию Аллана.
Для применения в автоматизированных системах измерений частотомеры оснащены функцией допускового контроля измеряемой частоты с программируемыми порогами срабатывания. Прибор позволяет сохранять во внутреннюю память до 9 профилей настроек органов управления. В частотомерах предусмотрена возможность установки опции термостатированного ОГ <5×10-8 (опция 101), а в серии АКИП-5104 ещё и опции рубидиевого (Rb) опорного генератора (< 5×10-11).
Модели серии АКИП-5106 имеют расширенный диапазон частотных и временных измерений, предоставляют возможность выбора прибора под конкретные задачи и приложения заказчика, а также выступают вариантами замены дорогих брендовых моделей в наиболее востребованных приложениях до 20 ГГц.
Серия АКИП-5104 |
Кан 1/ Кан 2 |
Кан 3* |
АКИП-5104/1 |
0,14 мГц …100 МГц |
100 …500 МГц |
АКИП-5104/2 |
0,14 мГц …100 МГц |
100…1,5 ГГц |
Особенности:
Макс. разрешение: 20 нс.
Погрешность ОГ (5 МГц) *: ± 1х10-7.
Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов.
Математика для частотных измерений: х (множ.), + (смещ.).
Функция статистики для частотных измерений: среднее, минимум, максимум, относительные значения (ppm), СКО, девиация Аллана, ∆-изм (delta), абс. отклонение (Absdev).
Автоматический допусковый контроль для частотных измерений.
Запуск измерений: внутренний (авто), внешний (Ext).
Память: 9 профилей настроек (запись/ вызов).
Интерфейс: USB, RS232.
Индикация частоты: 9 разрядов/ секунда.
Серия АКИП-5105 |
Кан 1/ Кан 2 |
Кан 3 |
АКИП-5105/1 |
0,14 мГц …150 МГц |
500 МГц (BNC) |
АКИП-5105/2 |
0,14 мГц …150 МГц |
1,5 ГГц (BNC) |
АКИП-5105/3 |
0,14 мГц …150 МГц |
2,5 ГГц (BNC) |
АКИП-5105/4 |
0,14 мГц …150 МГц |
3 ГГц (BNC) |
АКИП-5105/5 |
0,14 мГц …150 МГц |
6 ГГц (N-тип) |
АКИП-5105/6 |
0,14 мГц …150 МГц/ 100 МГц – 1,5 ГГц |
9 ГГц (N-тип) |
Особенности:
Погрешность ОГ*: ± 1х10-7.
Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов.
Математические функции для частотных измерений: х (множ.), + (смещ.).
Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана).
Автоматический допусковый контроль для частотных измерений.
Запуск измерений: внутренний (авто), внешний (Ext).
Вход внешнего ОГ (5/ 10 МГц - автовыбор), выход ОГ.
Высокое разрешение (9 разрядов/ секунда).
Память: 9 различных профилей настроек.
Цветной графический ЖКИ (QVGA).
Интерфейс: USB, RS232 (опция – GPIB).
Серия АКИП-5106 |
Кан 1 (BNC) |
Кан 2* (N-тип) |
АКИП-5106/1 |
10Гц…3,2 ГГц |
2…12,4 ГГц |
АКИП-5106/2 |
10Гц…3,2 ГГц |
2…20 ГГц |
Особенности:
Двухканальный СВЧ частотомер.
Погрешность ОГ: ± 1х10-7 (опция: < 5×10-8 в год).
Измерение частоты, математическая обработка данных (множитель + смещение), относительные измерения (rel), усреднение (2…100).
Автоматический допусковый контроль (компарирование).
Высокое разрешение (9 разрядов/ секунда).
Порт USB на передней панели (host).
Память: 9 профилей настроек (запись/ вызов).
Цветной графически ЖКИ (QVGA).
Интерфейс: USB (2), RS-232 (Опция – GPIB).
Серия АКИП-5107 |
Кан 1/ Кан 2 (BNC) |
Кан 3 |

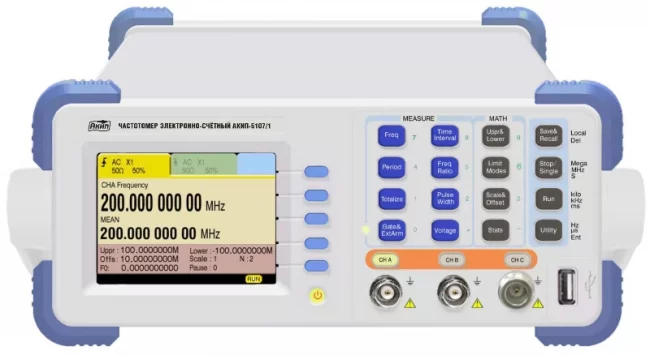

АКИП-5107/1 |
0,001 Гц – 225 МГц |
- |
АКИП-5107/2 |
0,001 Гц – 225 МГц |
1,5 ГГц (BNC) |
АКИП-5107/3 |
0,001 Гц – 225 МГц |
3 ГГц (BNC) |
АКИП-5107/4 |
0,001 Гц – 225 МГц |
6 ГГц (N-тип) |
Особенности:
Макс. разрешение при измерении вр. интервалов: 100 пс.
Погрешность ОГ*: ± 1х10-7 (опция: < 5×10-8 в год).
Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов.
Измерение пик. входного напряжения (Кан 1/ Кан2).
Математические функции для частотных измерений: « х (множ.), + (смещ.)».
Статистика для частотных измерений (среднее, мин., макс., отн. зн-я, СКО, дев. Аллана).
Автоматический допусковый контроль для частотных измерений.
Запуск измерений: внутренний (авто), внешний (Ext).
Вход внешнего ОГ (5/ 10 МГц - автовыбор), выход ОГ.
Высокое разрешение (10 разрядов/ секунда).
Память: 9 профилей настроек (запись / вызов).
Цветной графический ЖКИ (QVGA).
Интерфейс: USB, RS-232 (опция –GPIB).
