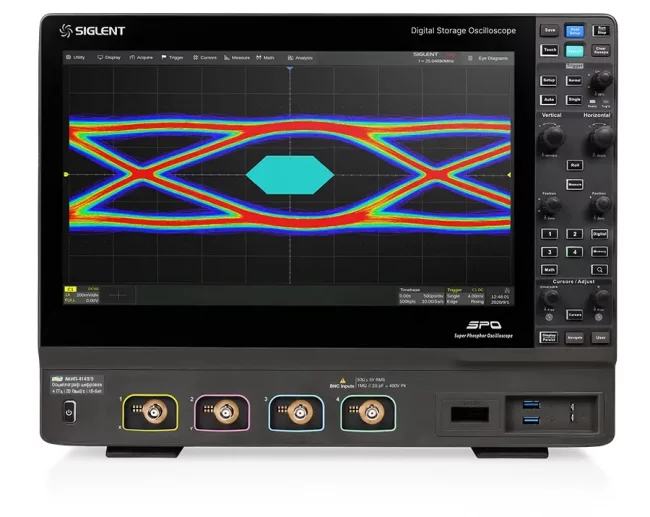

Представляем новую серию цифровых осциллографов АКИП-4143 под торговой маркой АКИП™.
Цифровые осциллографы высокого разрешения серии АКИП-4143 имеют 10 и 12-битное разрешение по вертикали (в зависимости от модели), отличные характеристики минимального уровня собственного шума (от 150 мкВ) и погрешность измерения напряжения постоянного тока от 0,5%, максимальную полосу пропускания 4 ГГц, частоту дискретизации до 20 Гвыб/с, 4 аналоговых канала и 16 цифровых каналов. Глубина памяти может достигать 1 Гвыб/канал (опционально), что может удовлетворить требования к измерениям с более высокой пропускной способностью и более высокой точностью.
Осциллографы серии АКИП-4143 использует технологию SPO, использование данной технологии позволяет достичь скорости захвата сигнала до 1 миллиона кадров в секунду, отображаемая осциллограмма имеет 256 уровней яркости и возможность выбора отображения цветовой температуры. Использование технологии SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.
Инновационная цифровая система синхронизации имеет высокую чувствительность и малый уровень джиттера, поддерживается интеллектуальный запуск, а так же синхронизация по последовательной шине с возможностью последующего декодирования захваченного сигнала.
Осциллографы серии АКИП-4143 поддерживают широкий набор инструментов для исследования и анализа данных, среди которых: режим предыстории (History), сегментированная память, тест по маске, поиск, навигация, гистограмма по результатам автоматических измерений, АЧХ анализ, анализ мощности, построение глазковых диаграмм и анализ джиттера, анализ протоколов на соответствие стандартам. Для удобства использования указанным набором инструментов осциллограф снабжен большим (разрешение 1920х1080) ёмкостным сенсорным экраном с высоким разрешением (1920х1080). Сочетание сенсорного управления и горячих кнопок на передней панели прибора позволяет оптимизировать эффективность работы с прибором и упрощает доступ к различным функциям и приложениям.
Осциллографы серии АКИП-4143 выполнены на базе обновленной архитектуры процессора X86, что значительно повышает скорость отклика системы и скорость измерения, расчета и анализа, оставляя больше возможностей для расширения функций программного анализа в будущем.
Функция статистического анализа результатов автоматических измерений может отображать пять значений измерения любого параметра: текущее значение, среднее значение, минимальное значение, максимальное значение и стандартное отклонение. Статистика может выполняться одновременно для 12 различных параметров. Статистические гистограммы могут визуально отображать вероятностное распределение параметров, а график трендов и график треков могут отражать изменение параметров во времени.
Модель |
Характеристика |
АКИП-4143/1 |
4 канала, полоса пропускания 2 ГГц, 20 Гвыб/с, 10 бит АЦП |
АКИП-4143/2 |
4 канала, полоса пропускания 3 ГГц, 20 Гвыб/с, 10 бит АЦП |
АКИП-4143/3 |
4 канала, полоса пропускания 4 ГГц, 20 Гвыб/с, 10 бит АЦП |
АКИП-4143/1А |
4 канала, полоса пропускания 2 ГГц, 20 Гвыб/с, 12 бит АЦП |
АКИП-4143/2А |
4 канала, полоса пропускания 3 ГГц, 20 Гвыб/с, 12 бит АЦП |
АКИП-4143/3А |
4 канала, полоса пропускания 4 ГГц, 20 Гвыб/с, 12 бит АЦП |
Осциллографы серии АКИП-4143 имеют собственный интерфейс для подключения пробников SAPBus. Специализированный интерфейс пробников SAPBus обеспечивает полную интеграцию пробника в измерительную схему осциллографа. Пробником можно управлять с передней панели осциллографа. Осциллограф обеспечивает питание пробника, поэтому нет необходимости в отдельном блоке питания или батареях. Новые активные дифференциальные пробники серии SAP5000D, рекомендованные для данной серии осциллографов, имеют полосу полоса пропускания 5 ГГц, время нарастания 80 пс, коэффициент ослабления 10:1.
Поддержка адаптеров пробников LPA10 и TPA10-SAPBus обеспечивает поддержку и совместимость активных дифференциальных пробников производства Teledyne LeCroy и Tektronix. Адаптеры пробников обеспечивают физический переход от осциллографического интерфейса SAPbus (Siglent) к шинам ProBus (LeCroy) или TekProbe Level 2 (Tektronix) с целью использования уже имеющихся у пользователя пробников с указанным типом интерфейса.
Новая серия осциллографов АКИП-4143 это скачок в эволюции осциллографов АКИП, новая архитектура процессора, максимальная полоса пропускания 4 ГГц и АЦП с разрядностью 12 бит позволяют добиться высокой точности измерений, повысить эффективность отладки и анализа, улучшить возможности тестирования и обеспечить непревзойденные результаты в таких отраслях как телекоммуникация, автомобильная промышленность, энергетика.
Осциллографы серии АКИП-4143 уже проходят испытания для целей утверждения типа.
