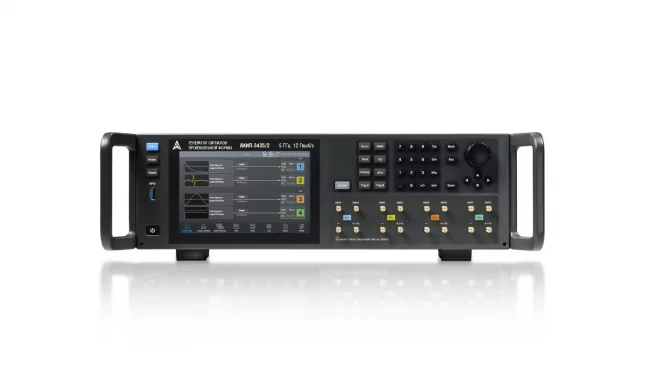

Новое поколение генераторов сигналов АКИП-3435

Общая характеристика

Серия АКИП-3435 представляет собой высокопроизводительные генераторы сигналов произвольной формы с расширенными возможностями модуляции и формирования сигналов. Устройства доступны в двух конфигурациях:

2-канальная версия
4-канальная версия

Основные технические характеристики

Ключевые параметры:

Максимальная выходная частота: до 5 ГГц
Полоса модуляции: до 2 ГГц
Память для сигналов: 2 Гвыб (базовая), 4 Гвыб (опционально)
Вертикальное разрешение: 16 бит
Частота дискретизации: до 12 Гвыб/с

Модели серии

АКИП-3435/1:

2 канала
Частота синусоидального сигнала: 2 ГГц
IQ-модуляция: 5 ГГц
ЦАП: 16 бит

АКИП-3435/2:

4 канала
Частота синусоидального сигнала: 2 ГГц
IQ-модуляция: 5 ГГц
ЦАП: 16 бит

Технологические преимущества

Инновационные решения:

Технология TrueArb для точного воспроизведения формы сигнала
Минимальное время нарастания импульсов: 250 пс
Технология EasyPulse для снижения джиттера
Широкий диапазон частот: от 100 выб/с до 5 Гвыб/с

Возможности воспроизведения сигналов

Функциональные особенности:

Длительность воспроизведения сигналов:
400 мс при базовой памяти
800 мс при расширенной памяти

Многоуровневые последовательности:

До 512 сценариев
До 4096 последовательностей
До 16384 сегментов

Встроенная библиотека: 196 предустановленных сигналов

Модуляционные возможности

Поддерживаемые типы модуляции:

Аналоговые:

АМ
ЧМ
ФМ
ШИМ

Цифровые:

АМн
ЧМн
ФМн

Векторные:

Применение

Области использования:

Тестирование беспроводных стандартов (Bluetooth, Wi-Fi, LTE)
Генерация PRBS-последовательностей до 1,25 Гбит/с
Моделирование реальных условий тестирования
Формирование сложных сигналов произвольной формы
Испытания радиочастотных систем

Программное обеспечение

Дополнительные возможности:

Поддержка ПО SiglQ Pro
Генерация сигналов для современных стандартов связи
Создание сложных модулированных сигналов
Управление через интерфейсы USB, LAN
