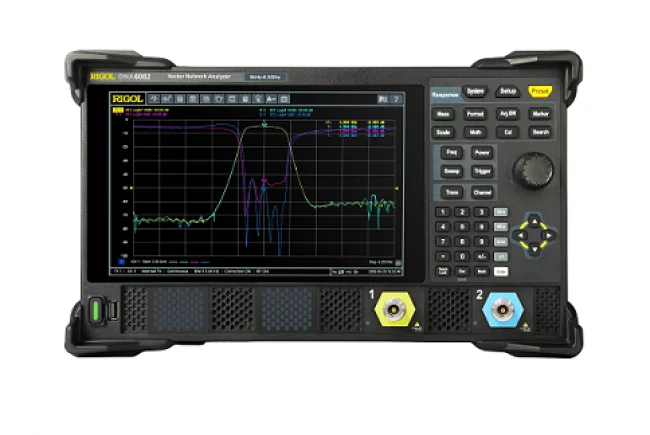

Векторный анализатор цепей RIGOL DNA6000: точность и надёжность в радиочастотных измерениях

Векторные анализаторы цепей (ВАЦ) — незаменимый инструмент для разработчиков и инженеров, работающих с радиочастотными и микроволновыми устройствами. Серия RIGOL DNA6000 воплощает современный подход к измерениям: высокая точность сочетается с удобством эксплуатации и широкими функциональными возможностями. Разберёмся, чем примечателен этот прибор и кому он будет полезен.

Что такое RIGOL DNA6000?

RIGOL DNA6000 — это серия векторных анализаторов цепей с частотным диапазоном от 5 кГц до 26,5 ГГц (в зависимости от модели). Прибор позволяет:

• измерять S‑параметры (параметры рассеяния), импеданс, коэффициент стоячей волны (КСВН/VSWR), групповую задержку (ГВЗ);
• анализировать характеристики устройств во временной области (TDR) — например, определять место повреждения в кабеле;
• тестировать антенны, фильтры, усилители мощности, кабельные сборки и другие радиочастотные компоненты;
• автоматизировать контроль качества в серийном производстве с помощью функции Pass/Fail;
• исключать погрешности, вызванные соединительными кабелями и адаптерами, за счёт продвинутых методов калибровки.

Ключевые преимущества DNA6000

Почему инженеры выбирают эту серию? Вот главные достоинства приборов:

Широкий частотный диапазон (5 кГц – 26,5 ГГц) — подходит для решения задач от базовых измерений до сложных СВЧ‑исследований.

2 или 4 измерительных порта — поддержка многопортовых измерений для анализа сложных устройств.

Высокий динамический диапазон (до 127 дБ) — точность даже при работе с устройствами, имеющими высокий уровень подавления сигнала.

Низкий уровень шума (±0,003 дБ, среднеквадратичное значение) — стабильность результатов и минимизация погрешностей.

Гибкие опции калибровки:

• механические комплекты (SOLT, OSL и др.) — высокая точность;
• электронная калибровка (E‑Cal) — быстрота и повторяемость.

Интуитивная настройка — встроенный мастер калибровки пошагово направляет пользователя, упрощая процесс даже для новичков.

Современный интерфейс:

• сенсорный HD‑экран (10,1″, 1280×800) для удобного отображения данных;
• поддержка SCPI‑команд — лёгкая интеграция в автоматизированные тестовые системы;
• разнообразные интерфейсы подключения: LAN, USB Device, USB Host, HDMI, GPIB, Application I/O.

Компактность — небольшие габариты и вес позволяют легко перемещать прибор между лабораториями или использовать его в полевых условиях.

Форматы отображения данных

Анализатор поддерживает несколько форматов визуализации результатов, что упрощает анализ:

• Log Mag и Lin Mag — логарифмическая и линейная шкала амплитуды;
• SWR — отображение КСВН;
• Phase — фазовые характеристики;
• Group Delay — групповая задержка;
• диаграмма Смита — анализ импеданса;
• полярная диаграмма — визуализация комплексных параметров.

Сферы применения

RIGOL DNA6000 найдёт применение в самых разных областях:

• НИОКР — разработка и отладка радиочастотных и микроволновых устройств, прототипирование, анализ материалов (например, диэлектрической проницаемости).
• Промышленное производство — входной и выходной контроль компонентов, автоматизированные испытания на соответствие стандартам.
• Телекоммуникации — тестирование антенно‑фидерных трактов, фильтров, усилителей, кабельных сборок.
• Образование — лабораторные практикумы в вузах по радиоэлектронике, связи и измерительной технике.
• Обслуживание и ремонт — диагностика неисправностей в кабельных линиях (с помощью TDR), проверка антенн и РЧ‑оборудования.

Обзор моделей серии

Серия DNA6000 включает несколько модификаций — вы можете выбрать модель под конкретные задачи:

RIGOL DNA6000 — это универсальный инструмент для точных радиочастотных измерений. Благодаря широкому диапазону частот, высокой точности, гибким настройкам и продуманному интерфейсу он станет надёжным помощником в лабораториях, на производстве и в учебных заведениях.
