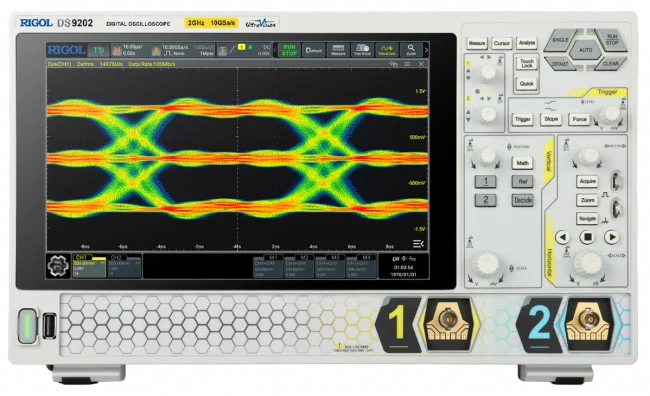

RIGOL MSO/DS9000: флагманская серия осциллографов для высокоточных измерений

1 июня 2026 года компания RIGOL представила серию цифровых осциллографов MSO/DS9000 — решение нового уровня для работы с широкополосными сигналами. Приборы разработаны с учётом потребностей инженеров, которым важно не просто фиксировать сигнал, а детально анализировать его поведение, выявлять редкие аномалии и проверять соответствие отраслевым стандартам.

Высокая производительность в деталях

Серия MSO/DS9000 обеспечивает впечатляющие параметры измерений:

Полоса пропускания — до 6 ГГц (в двухканальном режиме), в четырёхканальном — до 4 ГГц, что позволяет работать с самыми скоростными интерфейсами.
Частота дискретизации — до 20 Гвыб/с в реальном времени: такой показатель даёт чёткую детализацию даже быстрых фронтов сигнала.
Глубина памяти — до 2 Гточек (с опцией), что удобно для записи длинных последовательностей без потери разрешения.
Скорость захвата — до 1 000 000 кадров в секунду: это помогает находить спорадические сбои и редкие ошибки в работе устройств.
Низкий уровень шумов — всего 0,12 мВ СКЗ (при 50 Ом, 1 мВ/дел, 200 МГц), что повышает достоверность измерений слабых сигналов.

Для удобства работы приборы оснащены 10,1‑дюймовым сенсорным HD‑дисплеем (1280×800), который делает навигацию и анализ осциллограмм интуитивно понятными.

Расширенные возможности анализа

Помимо базовых функций осциллографа, серия поддерживает профессиональные инструменты для углублённого тестирования:

анализ глазковых диаграмм и джиттера в реальном времени;
проверка соответствия стандартам;
анализ мощности;
БПФ‑анализ спектра (с поддержкой разных типов окон и поиском до 15 пиков);
встроенный вольтметр и частотомер;
для модели MSO9402 — генератор сигналов произвольной формы (до 200 МГц с опцией) и измеритель ЛАФЧХ (диаграммы Боде).

Разнообразие моделей под разные задачи

Линейка включает пять моделей: DS9202, DS9204, DS9404, DS9604 и MSO9402. Их ключевые отличия:

DS9202 — 2 аналоговых канала, полоса пропускания 2 ГГц.
DS9204 — 4 аналоговых канала, полоса 2,5 ГГц.
DS9404 — 4 аналоговых канала, полоса 4 ГГц.
DS9604 — 4 аналоговых канала, полоса до 6 ГГц (1–2 канала) или 4 ГГц (4 канала).
MSO9402 — 2 аналоговых и 16 цифровых каналов (требуется комплект из 4 логических пробников PLA3204), а также встроенные генератор и измеритель ЛАФЧХ.

Такое разнообразие позволяет подобрать конфигурацию под конкретные задачи — от классических аналоговых измерений до отладки смешанных (аналогово‑цифровых) схем.

Поддержка протоколов и автоматизация тестов

В базовой комплектации осциллографы поддерживают декодирование и триггер по протоколам Parallel, RS232/UART, I2C, SPI, CAN. В опциональном наборе доступны CAN‑FD, FlexRay, LIN, MIL‑STD‑1553, SENT, I2S.

Это делает серию подходящей для тестирования устройств в автомобильной, промышленной и телекоммуникационной электронике, а также для разработки встраиваемых систем.

Применение в реальных проектах

Осциллографы MSO/DS9000 оптимальны для:

отладки высокоскоростных шин передачи данных;
анализа целостности сигналов;
тестирования источников питания и оценки их параметров;
проверки соответствия требованиям стандартов, включая USB 2.0, MIPI D‑PHY v1.2, Automotive Ethernet, 100M/1000M Ethernet.

Практические параметры и удобство интеграции

Приборы легко встраиваются в рабочую среду благодаря интерфейсам USB 3.0 (Host и Device), LAN (с поддержкой Web Control) и HDMI. Компактные габариты (358×215×125 мм) и вес 5,3 кг позволяют использовать их как в лаборатории, так и на выездных работах. Питание — от сети 100–220 В, 50/60 Гц, потребляемая мощность — не более 400 ВА.

Серия MSO/DS9000 сочетает в себе флагманские характеристики, широкий функционал и продуманную эргономику, предлагая инженерам надёжный инструмент для решения сложных измерительных задач.
