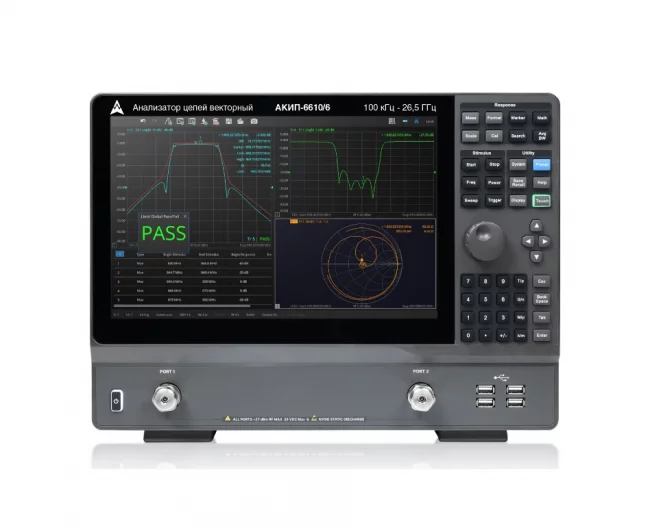

Новинка: векторные анализаторы цепей АКИП-6610 - до 26,5 ГГц

Компания АКИП расширяет линейку векторных анализаторов цепей: в продажу поступила новая серия АКИП-6610. В неё вошли шесть двухпортовых моделей, рассчитанных на работу в широком диапазоне частот — от 9 кГц до 26,5 ГГц. Приборы сочетают богатый функционал, высокую точность измерений и выгодное соотношение возможностей и стоимости. Основное назначение устройств — измерение S‑параметров и комплексное тестирование радиочастотных и СВЧ‑компонентов.

Модельный ряд

Серия охватывает разные рабочие диапазоны — можно подобрать решение под конкретные задачи:

АКИП-6610/1: 9 кГц … 3 ГГц;

АКИП-6610/2: 9 кГц … 6,5 ГГц;

АКИП-6610/3: 9 кГц … 8,5 ГГц;

АКИП-6610/4: 100 кГц … 14 ГГц;

АКИП-6610/5: 100 кГц … 20 ГГц;

АКИП-6610/6: 100 кГц … 26,5 ГГц.

Ключевые технические параметры

Приборы обеспечивают высокую детализацию измерений:

• динамический диапазон — 117 дБ;
• разрешение: по частоте — 1 Гц, по уровню — 0,05 дБ;
• полоса фильтра промежуточной частоты — от 1 Гц до 10 МГц;
• диапазон установки выходного уровня — от −40 дБм до +10 дБм.

Расширенные измерительные возможности

Помимо базового измерения S‑параметров, анализаторы АКИП‑6610 поддерживают целый ряд специализированных режимов:

• дифференциальные (балансные) измерения и измерения в режиме приёмника;
• анализ во временной области (TDR) — помогает выявлять дефекты и оценивать их влияние на параметры устройства;
• спектральный анализ и определение полосы пропускания;
• преобразование импеданса и согласование портов;
• функции расширения портов, моделирования тестовой оснастки и де‑эмбеддинга — позволяют минимизировать погрешности, вызванные особенностями измерительной оснастки;
• встроенные алгоритмы калибровки (от калибровки по отклику до полной двухпортовой и TRL) — гарантируют высокую точность в задачах разной сложности.

Удобство и наглядность работы

Инженеры оценят продуманный интерфейс: цветной сенсорный экран диагональю 30,7 см поддерживает многооконный режим — это позволяет одновременно выводить и сравнивать несколько S‑параметров. Доступны разные форматы отображения данных, включая диаграмму Смита и групповую задержку.

Для экспресс‑оценки характеристик фильтров предусмотрен специальный режим быстрого анализа: ключевые параметры (вносимые потери, полоса пропускания и др.) определяются одним нажатием. Кроме того, в приборе реализована возможность ввода пользовательских формул — это удобно для математической обработки результатов прямо в ходе измерений.

Интеграция и дистанционное управление

Анализаторы легко встраиваются в автоматизированные измерительные комплексы. Для этого предусмотрены интерфейсы LAN и USB, а также поддержка GPIB (через адаптер USB‑GPIB). Совместимость с протоколами SCPI и программным приложением LabVIEW даёт широкие возможности для удалённого управления и автоматизации процессов тестирования.

Серия АКИП-6610 подойдёт для лабораторий, производственных участков и учебных центров: приборы пригодятся на всех этапах работы с радиочастотными устройствами — от разработки и настройки до контроля качества и обучения специалистов.
